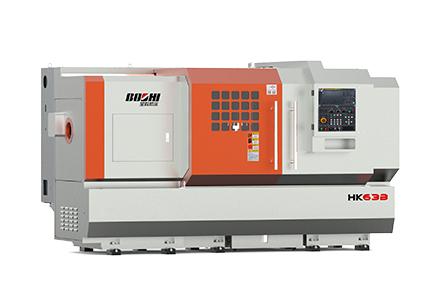

HK63B系列车床是一款三档手动变速、档内无极调速的简式数控车床， ，标配GSK25Ti数控系统， ，可选配FANUC系统；可用于加工种种形状的盘类零件、环状零件、轴类零件， ，能知足内外圆、台阶、锥面、球面、螺纹等种种车削加工；适合于玄色金属、不锈钢、合金钢等质料的车、镗、钻、攻丝加工；该机床设置无邪， ，可凭证工艺的要求选配液压卡盘、液压尾座、可设置四工位立式刀架（标配）、或卧式六工位刀架；可实现多品种、大批量产品的加工；是一种高效、高性价比的加工装备。
产品特点：：：
1）接纳高强度大跨距铸铁床身， ，强度高吸震性好；多次时效处理， ，有用抑制了加工历程中切削力导致的变形和应力。导轨副经中频淬火和细密磨削及贴塑、刮研工艺， ，使摩擦阻力小， ，精度坚持性恒久；
2）机床的主轴箱通过齿轮传动， ，三档变速， ，档内无级， ，最大输出扭矩可达1265 N·m， ，主轴最高转速达1120 r/min；

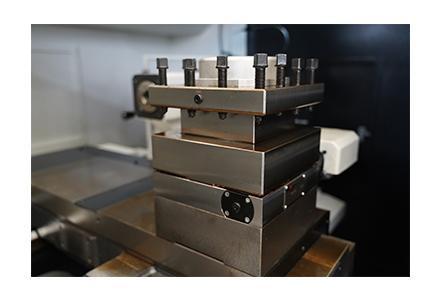

3）接纳电动刀架， ，换刀快、稳固可靠；
4）配备疏散式水箱， ，整理维护利便。
适用行业：：：
顺应轻工、机械、汽车、摩托车等多个行业。
|
|
项 目 |
单位 |
参 数 |
|||
|
加工规模 |
床身上最大回转直径 |
mm |
φ630 |
|||
|
床鞍上最大回转直径 |
mm |
φ360 |
||||
|
最大车削直径 |
mm |
φ630/φ500① |
||||
|
最大加工长度 |
mm |
710/610① |
1260/1160① |
1760/1660① |
2760/2660① |
|
|
两顶尖距 |
mm |
1000/900① |
1500/1400① |
2000/1900① |
3000/2900① |
|
|
主轴 |
主轴孔径 |
mm |
φ105 |
|||
|
主轴头型式 |
|
A2-11 |
||||
|
卡盘直径 |
mm |
Ф315 |
||||
|
主轴轴承内径 |
mm |
Ф160 /Ф140 /Ф130 |
||||
|
主轴转速 |
r/min |
20-210 (低速档) 37-373 (中速档) 112-1120 (高速档) |
||||
|
主轴最大扭矩 |
N·m |
1265 |
||||
|
床鞍 |
床身导轨宽度 |
mm |
560 |
|||
|
X/Z向快进速率 |
m/min |
6/7 |
6/6 |
|||
|
X/Z向行程 |
mm |
370/760 |
370/1310 |
370/1810 |
370/2810 |
|
|
刀架 |
刀具尺寸（车削/镗孔） |
mm |
32×32/Φ32 |
|||
|
刀架装刀容量 |
|
4/6① |
||||
|
刀台宽度 |
mm |
240×240 |
||||
|
尾座 |
尾座套筒直径 |
mm |
Ф120 |
|||
|
尾座套筒锥度 |
MT.NO |
5 |
||||
|
尾座套筒最大行程 |
mm |
250（150 卧式六工位液压尾座） |
||||
|
其 它 |
电源 |
kVA |
25 |
|||
|
主电机 |
kW |
11 |
||||
|
机床形状尺寸（长×宽×高） |
mm |
3250×2000×1850 |
3650×2000×1850 |
4150×2000×1850 |
5150×2000×1850 |
|
|
净重量 |
kg |
4600 |
5100 |
5600 |
6100 |
|
|
|
机床标准承重1200Kg， ，最大承重1500Kg |
|||||
|
注：：：(1)①：：：“/”后尺寸， ，为设置卧式六工位刀架时的机床参数（刀盘回转直径以φ383计）。 (2)增大刀架规格将会影响机床最大车削直径。 |
||||||
