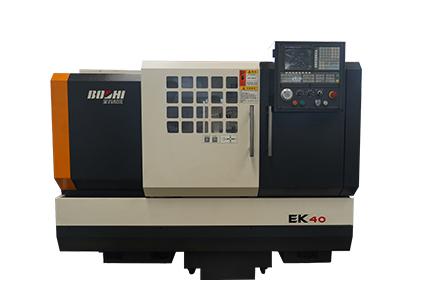

EK40是伺服主电机驱动、、、自力主轴结构的简式数控车床，，标配广数系统，，可用于加工种种形状的盘类零件、、、环状零件、、、轴类零件，，能知足内外圆、、、台阶、、、锥面、、、球面、、、螺纹等种种车削加工；适合于有色金属、、、不锈钢等质料的车、、、镗、、、钻；该机床设置无邪，，可凭证工艺的要求选配液压卡盘、、、液压尾座、、、可设置四工位立式刀架（标配）、、、或卧式六工位刀架；可实现多品种、、、大批量产品的加工；是一种高效、、、高性价比的加工装备，，加工精度可达IT6-IT7级。。
产品特点：
1）接纳高强度铸铁床身，，强度高吸震性好；多次时效处理，，有用抑制了加工历程中切削力导致的变形和应力。。导轨副经中频淬火和细密磨削及贴塑、、、刮研工艺，，使摩擦阻力小，，精度坚持性恒久。。
2）床头箱接纳自力主轴结构，，运转平稳，，无级调速，，主轴最高转速达3000 r/min3、、、接纳电动刀架，，换刀快、、、稳固可靠；
4）配备疏散式水箱，，整理维护利便。。
适用行业：
适用于轻工行业及其它机械行业的中小型零件尤其是有色金属高速、、、高效的加工需求。。
|
项 目 |
单位 |
EK40 |
EK40.1000 |
|
|
加 工 范 围 |
床身上最大回转直径 |
mm |
Φ400 |
|
|
床鞍上最大回转直径 |
mm |
Φ200 |
||
|
最大车削直径 |
mm |
Φ400/Φ270 |
||
|
顶尖距 |
mm |
750/690(六工位) |
1000/940(六工位) |
|
|
最大车削长度 |
mm |
580/520(六工位) |
850/770(六工位) |
|
|
主
轴 |
主轴通孔直径 |
mm |
Φ57 |
|
|
主轴头型式 |
|
ISO702/Ⅰ A2-6 手动卡盘、、、8"液压卡盘 ISO702/Ⅰ A2-5 6"液压卡盘 |
||
|
主轴转速 |
r/min |
100-3000 |
||
|
主轴最大输出扭矩 |
N·m |
83 |
||
|
卡盘直径 |
mm |
Φ200 |
||
|
主电机功率 |
kw |
7.5 |
||
|
尾 座 |
套筒直径/行程 |
mm |
65/140 |
|
|
顶尖锥度 |
|
MT No.4 |
||
|
床 鞍 |
移动距离X/Z |
mm |
230(170六工位)/590 (530六工位) |
230(170六工位)/850(780六工位) |
|
快速移动速率X/Z |
m/min |
6/12 |
||
|
刀 架 |
工位数/型式 |
|
4（立式）/6（卧式选配） |
|
|
镗刀直径 |
mm |
Φ32 |
||
|
刀具尺寸 |
|
20×20/25×25（六工位） |
||
|
其 它 |
电源 |
kVA |
12 kVA |
|
|
主电机皮带 |
|
3V-710 |
||
|
体积（长×宽×高） |
mm |
2150X1260X1600 |
2470X1500X1600 |
|
|
总重量 |
kg |
1700 |
2100 |
|
|
最大工件加工重量（两头装卡） |
kg |
550（Φ200手动三爪卡盘） |
||
